Gerätespezifisches Zubehör nach Modell, Gewinde, Anschluss und technischer Kompatibilität auswählen.
Fanttik DT1 Baustativ für Kreuzlinienlaser
Fanttik Geräte-Zubehör
Ein Stativ erweitert die Positionierung eines Messgeräts. Eine Luftkupplung erweitert einen pneumatischen Anschluss. Beides ist Zubehör, doch Gewinde, Belastung und Einsatzprinzip sind vollständig verschieden.
Prüfen Sie deshalb zuerst Gerät und Modellnummer, danach Anschlussstandard und technische Grenzen. Erst dann wählen Sie DT1 oder S08.
Die Schnellwechselplatte mit 1/4"-20 Gewinde verbindet kompatible Kreuzlinienlaser, Messinstrumente oder Kameras mit einem höhenverstellbaren 3-Wege-Stativ.
Die 1/4-Zoll-Druckluftkupplung mit VG8-Gewinde wird für passende Verbindungen zwischen X8 APEX und kompatiblen Druckluftanwendungen eingesetzt.
Gleiche Zollzahl, andere Norm
Beim DT1 beschreibt 1/4"-20 ein mechanisches Befestigungsgewinde mit 20 Gewindegängen pro Zoll. Beim S08 beschreibt 1/4 Zoll eine Größe innerhalb eines pneumatischen Anschlusses mit zusätzlichem VG8-Gerätegewinde. Die Teile sind weder austauschbar noch miteinander verbindbar.
Vor dem Kauf
Produktname, Modellnummer und Generation vollständig vergleichen.
Stativgewinde, Luftkupplung und Gerätegewinde nicht anhand des Durchmessers gleichsetzen.
Gewicht, Arbeitsdruck und benötigte Luftleistung der gesamten Kombination prüfen.
Zubehör nur innerhalb der Freigaben von Hauptgerät, Aufsatz und Werkzeug verwenden.
DT1 richtig einordnen
Traglast allein macht ein Stativ nicht kippsicher. Beine weit und gleichmäßig aufstellen, Schnellwechselplatte verriegeln und Schwerpunkt über der Standfläche halten. Für Pumpen und Reifenpflege bleibt die Luftpumpen-Collection der Hauptgeräte-Einstieg.
S08 richtig einordnen
Die 300-PSI-Angabe beschreibt laut Produktseite die Bauteilgrenze der Kupplung. Der zulässige Betriebsdruck wird vom schwächsten Teil aus Pumpe, Schlauch, Kupplung und angeschlossenem Werkzeug bestimmt.
Fanttik Zubehör erweitert eine vorhandene Gerätefunktion, ersetzt aber nicht die technische Prüfung vor dem Kauf. Produktname, Modellnummer, Anschluss, Belastungsgrenze und geplanter Einsatz müssen gemeinsam passen. Zwei Teile können ähnlich aussehen und denselben Nenndurchmesser tragen, obwohl Gewindesteigung, Dichtprinzip oder mechanische Funktion verschieden sind.
Die aktuelle Zubehör-Collection enthält zwei klar getrennte Produktarten: Das DT1 ist ein mechanisches Baustativ für kompatible Laser, Messinstrumente und Kameras. Die S08 ist eine pneumatische Luftkupplung für die X8 APEX und passende Druckluftanwendungen. Diese Seite hilft bei der Zuordnung; verbindliche Details zu Lieferumfang und Freigaben stehen zusätzlich auf der jeweiligen Produktseite und in der Bedienungsanleitung.
Zubehör ergänzt ein funktionsfähiges Hauptgerät, beispielsweise durch eine neue Aufstellmöglichkeit oder Verbindung. Ein Ersatzteil tauscht eine beschädigte oder verschlissene Originalkomponente aus. Verbrauchsmaterial wird im Betrieb regelmäßig aufgebraucht oder gewechselt. Die Begriffe sollten nicht beliebig vermischt werden, weil Kaufabsicht und Kompatibilitätsprüfung unterschiedlich sind.
DT1 und S08 sind Erweiterungszubehör. Sie dürfen nicht automatisch als Reparaturteile für beliebige Fanttik Geräte verstanden werden. Wenn ein vorhandenes Bauteil defekt ist, muss zuerst geklärt werden, ob eine Reparatur vorgesehen ist und welches Originalteil benötigt wird. Gehäuse, Drucksysteme und elektrische Geräte sollten nicht mit improvisierten Adaptern verändert werden.
Ähnliche Produktnamen können verschiedene Generationen, Anschlüsse oder technische Daten abdecken. Vergleichen Sie die genaue Modellbezeichnung auf Typenschild, Verpackung oder Bestellunterlagen mit der Zubehörseite. „X8“, „X8 APEX“ und andere Varianten dürfen nicht allein aufgrund einer gemeinsamen Produktfamilie gleichgesetzt werden.
Auch bei Stativen ist der Name „Laser“ keine vollständige Kompatibilitätsangabe. Das zu montierende Gerät benötigt das passende Gewinde, muss innerhalb der Tragfähigkeit liegen und darf die Schnellwechselplatte nicht blockieren. Bei Unsicherheit sollten Gewindeangabe und Herstellerfreigabe vor der Bestellung schriftlich abgeglichen werden.
Die Schnellwechselplatte des Fanttik DT1 Baustativs verwendet ein 1/4"-20 Gewinde. Die erste Zahl bezeichnet den nominellen Außendurchmesser in Zoll, die Zahl 20 die Gewindegänge pro Zoll. Dieser Standard ist bei vielen Kameras, Laser-Nivelliergeräten und Messinstrumenten verbreitet, macht aber nicht jedes Gerät automatisch passend.
Prüfen Sie, ob das Gerät tatsächlich eine 1/4"-20 Gewindebuchse besitzt, ob die Schraubenlänge geeignet ist und ob die Auflagefläche stabil sitzt. Eine zu lange Schraube kann am Gewindegrund anstoßen; eine zu kurze greift möglicherweise nicht ausreichend. Ziehen Sie die Verbindung fest, aber nicht mit übermäßiger Kraft, die Gewinde oder Geräteboden beschädigen könnte.

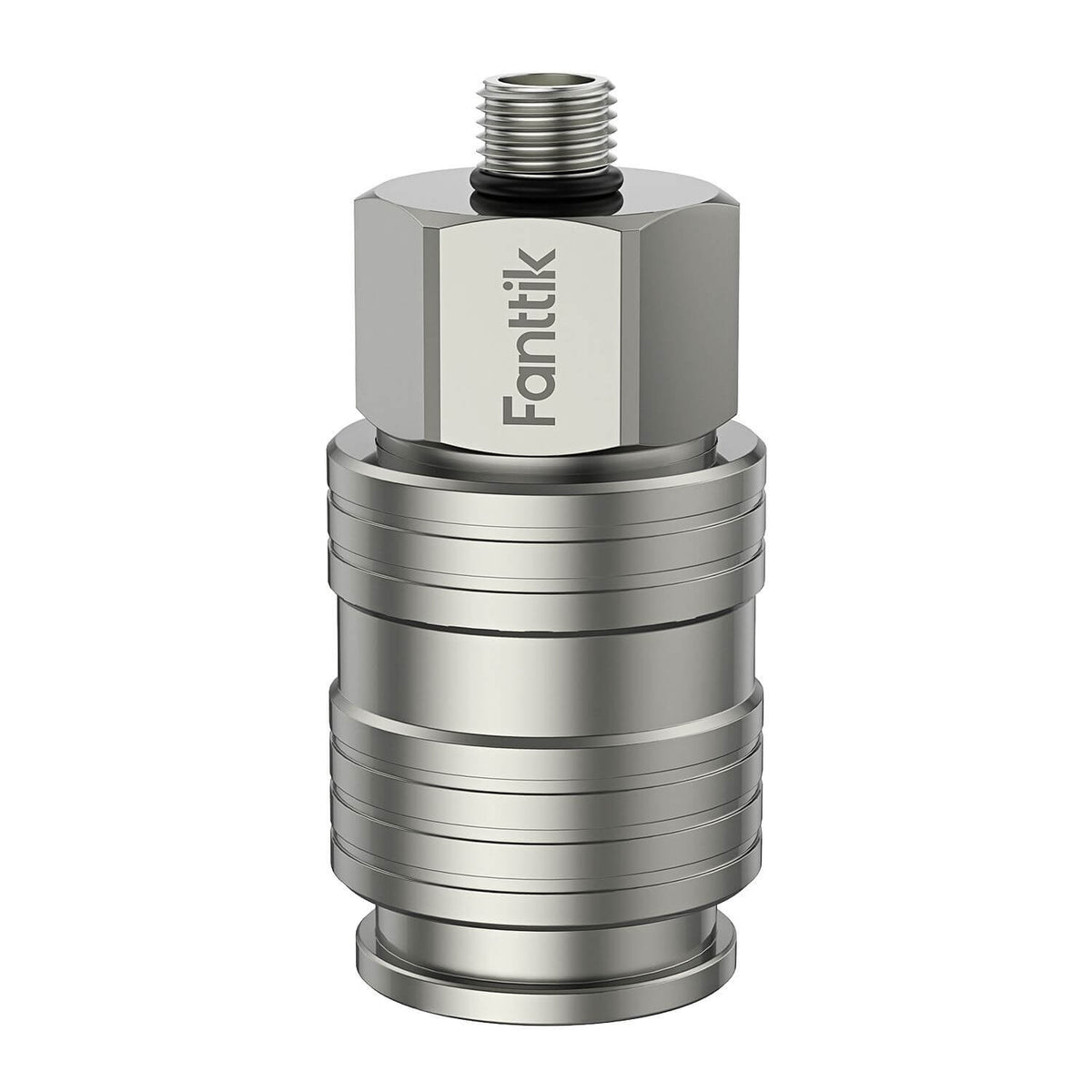

Die Fanttik S08 Luftkupplung wird als 1/4-Zoll-Druckluftkupplung mit VG8-Gewinde beschrieben. Hier geht es um eine pneumatische Verbindung und nicht um ein Kamera- oder Stativgewinde. Nennweiten im Druckluftbereich können sich auf Anschlussfamilien beziehen und dürfen nicht allein mit einem Lineal oder dem sichtbaren Außendurchmesser bestimmt werden.
Zusätzlich müssen Gewindeform, Steigung, Dichtung und Flussrichtung zusammenpassen. Ein Adapter lässt sich möglicherweise einige Umdrehungen einschrauben, obwohl die Norm falsch ist. Das kann Gewinde beschädigen, undicht werden oder sich unter Druck lösen. DT1 und S08 tragen deshalb zwar beide eine 1/4-Zoll-Angabe, haben technisch jedoch keine gemeinsame Schnittstelle.

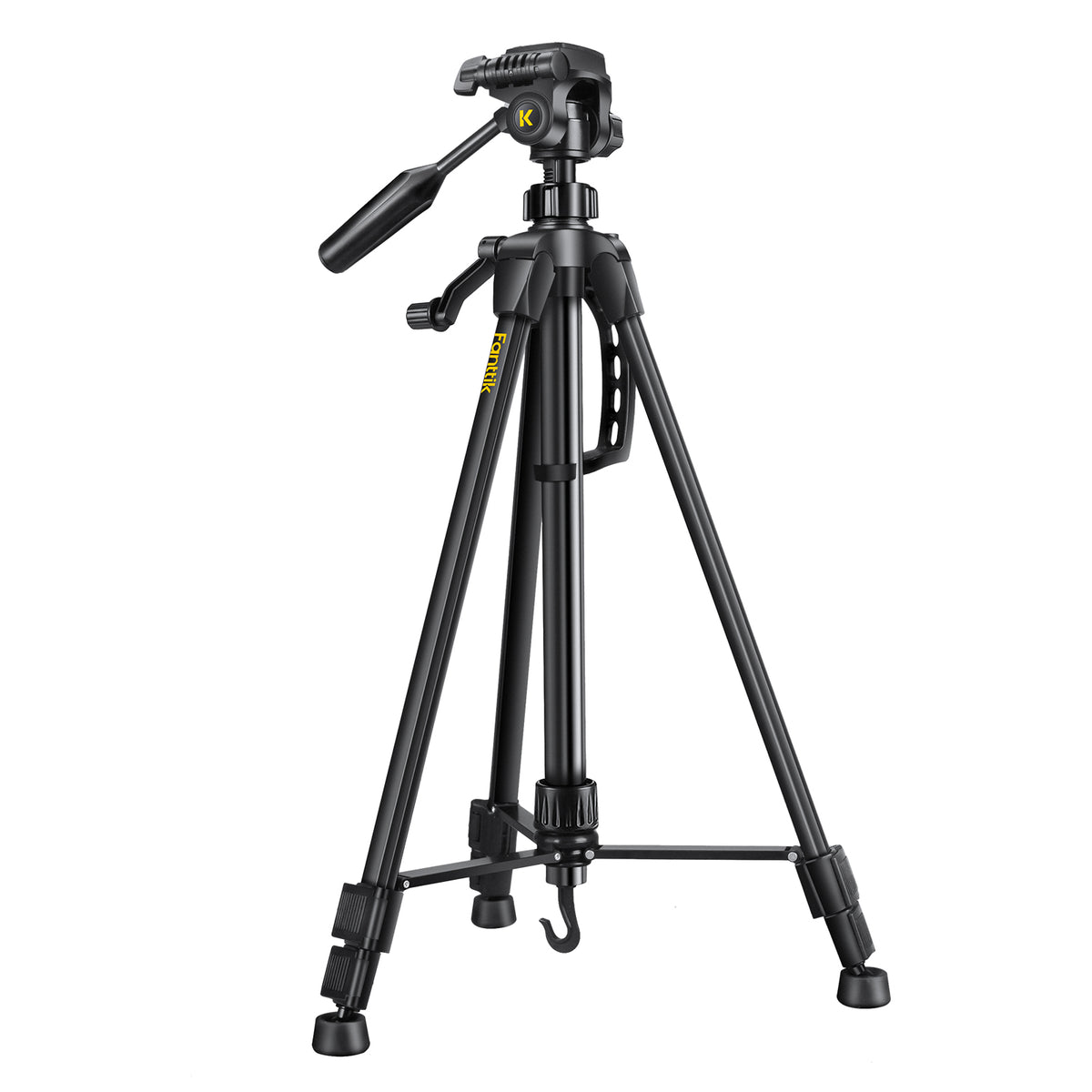

Das DT1 lässt sich laut Produktinformation von 58,5 bis 151 Zentimeter in der Höhe verstellen. Drei Beine und ein Kurbelgriff unterstützen die Positionierung. Beginnen Sie mit vollständig verriegelten Beinen auf einem tragfähigen Untergrund. Ziehen Sie dünne Beinsegmente nur so weit aus, wie für die erforderliche Höhe nötig, weil ein niedrigerer, breiter Stand häufig stabiler ist.
Stellen Sie die Mittelsäule nicht automatisch maximal hoch. Je weiter Gewicht nach oben wandert, desto empfindlicher reagiert das System auf Berührung, Wind oder unebenen Boden. Für einen Kreuzlinienlaser sollte die gewünschte Strahlhöhe mit möglichst stabilem Aufbau erreicht werden. Bei Foto- oder Messarbeiten müssen Schwingungen abgeklungen sein, bevor ausgelöst oder abgelesen wird.
DT1 ist mit einer Tragfähigkeit bis fünf Kilogramm angegeben. Dieser Wert ist eine Obergrenze unter geeigneten Bedingungen und kein Zielgewicht. Zum Gesamtgewicht gehören Gerät, Halterung, Schnellwechselplatte und weiteres montiertes Zubehör. Ein weit seitlich verschobener Schwerpunkt belastet das Stativ anders als dieselbe Masse direkt über der Säule.
Prüfen Sie zusätzlich die Freigaben des montierten Geräts und der Platte. Ziehen oder drücken Sie nicht am Stativ, während ein empfindliches Instrument befestigt ist. In Bereichen mit Publikumsverkehr sollte die Standfläche abgesichert werden. Bei Wind oder Vibration kann eine niedrigere Position erforderlich sein; improvisierte Zusatzgewichte dürfen die Konstruktion nicht überlasten.
Ein 3-Wege-Panoramakopf ermöglicht getrennte Bewegungen zur horizontalen und vertikalen Ausrichtung sowie zur Drehung. Das ist praktisch, wenn ein Laser oder eine Kamera kontrolliert auf einen Zielbereich eingestellt werden soll. Verriegeln Sie jede Achse nach der Positionierung und prüfen Sie, ob das Gerät beim Loslassen seine Lage hält.
Die Schnellwechselplatte erleichtert das Abnehmen des Geräts, muss aber vollständig in der Aufnahme sitzen und verriegelt sein. Ziehen Sie vor jedem Transport das Gerät vom Stativ ab, wenn die Anleitung dies vorsieht. Die eingebaute Wasserwaage hilft bei der groben Nivellierung des Stativs; für die eigentliche Messgenauigkeit bleiben die Nivellierfunktionen und Vorgaben des montierten Instruments maßgeblich.
Das Aluminiumstativ wiegt etwa 1,17 Kilogramm und lässt sich auf 61,5 Zentimeter zusammenklappen. Eine Tragetasche ist laut Produktbeschreibung enthalten. Vor dem Zusammenlegen sollten Beine, Verriegelungen und Kopf trocken sowie frei von Sand oder Baustaub sein. Partikel in den Auszügen können Oberflächen zerkratzen und die Klemmung beeinträchtigen.
Tragen Sie das Stativ nicht mit montiertem empfindlichem Gerät über längere Strecken. Kontrollieren Sie regelmäßig Schrauben, Gummifüße, Schnellwechselplatte und Verschlüsse. Beschädigte oder stark verbogene Teile dürfen nicht unter Last verwendet werden. Schmiermittel sollten nur dort und in der Form eingesetzt werden, die der Hersteller vorsieht.
Die S08 stellt eine Verbindung für X8 APEX und kompatible pneumatische Anwendungen her. Laut Produktseite kann sie zwischen elektrischer Luftpumpe und einem passenden Brad Nailer installiert werden; für diesen Anwendungsfall werden Nägel bis 1,18 Zoll genannt. Ob eine konkrete Kombination praktisch funktioniert, hängt zusätzlich von Betriebsdruck, Luftbedarf, Schlauch und Werkzeugfreigabe ab.
Eine Luftpumpe mit hohem erreichbarem Druck ist nicht automatisch ein vollwertiger Werkstattkompressor. Druckspeicher, Fördermenge und Einschaltdauer beeinflussen, welche Druckluftwerkzeuge betrieben werden können. Die Collection elektrische Luftpumpen bleibt für die Auswahl des Hauptgeräts zuständig; diese Zubehörseite behandelt ausschließlich die Verbindung.
Für S08 nennt die Produktseite maximal 300 PSI beziehungsweise 20,7 bar Arbeitsdruck. Dieser Wert darf nicht als Empfehlung verstanden werden, das gesamte System mit 300 PSI zu betreiben. Maßgeblich ist immer der niedrigste zulässige Wert aller verbundenen Komponenten: Pumpe, Schlauch, Kupplung, Dichtung, Werkzeug und gegebenenfalls Werkstück.
Auch die genannte Hitzebeständigkeit bis 450 Grad Celsius ist eine Materialangabe der Kupplung und keine Freigabe, Pumpe oder angeschlossenes Werkzeug bei dieser Temperatur zu verwenden. Umgebung, Lufttemperatur und Bauteiloberfläche müssen innerhalb der jeweiligen Geräteanleitungen bleiben. Technische Maximalwerte verschiedener Komponenten dürfen nicht kombiniert oder übertragen werden.
Ein pneumatisches Werkzeug benötigt nicht nur einen bestimmten Druck, sondern auch eine ausreichende Luftmenge zum richtigen Zeitpunkt. Ein Anschluss kann den maximalen Druck aushalten und trotzdem für den benötigten Durchfluss ungeeignet sein. Vergleichen Sie deshalb Arbeitsdruck, Luftverbrauch, Anschlussstandard und Einsatzzyklus des Werkzeugs mit den Daten der X8 APEX und der gesamten Verbindung.
Bei einem Brad Nailer müssen zusätzlich zugelassene Nagelart, Länge, Material und Sicherheitsmechanismen passen. Die S08-Produktseite nennt Nägel bis 1,18 Zoll für den beschriebenen Anwendungsfall. Diese Information ersetzt nicht die Anleitung des Nagelgeräts. Schutzbrille, sichere Werkstücklage und Abstand zu Personen sind bei Druckluftwerkzeugen unverzichtbar.
Schalten Sie die Luftpumpe aus und stellen Sie sicher, dass die Leitung drucklos ist, bevor eine Kupplung montiert, nachgezogen oder gelöst wird. Prüfen Sie Gewinde und Dichtflächen auf Schmutz sowie Beschädigung. Schrauben Sie Teile gerade an und verwenden Sie nur ausdrücklich geeignete Dichtmittel, falls die Anleitung diese verlangt.
Nach der Montage wird der Druck langsam und kontrolliert aufgebaut. Halten Sie Gesicht und Hände nicht vor Kupplung oder Schlauch. Bei Zischen, Druckverlust, Bewegung der Verbindung oder sichtbarer Beschädigung muss das System sofort abgeschaltet und drucklos gemacht werden. Eine undichte Verbindung darf nicht durch höheren Anziehdruck oder improvisiertes Klebeband kompensiert werden.
Notieren oder fotografieren Sie Modellnummer und vorhandenen Anschluss. Vergleichen Sie anschließend Gewinde, Nenngröße, Belastungsgrenze und geplante Anwendung mit der Zubehörbeschreibung. Bei einem Stativ gehören Gerätegewicht und Gewindebuchse dazu; bei einer Luftkupplung außerdem Arbeitsdruck, Luftbedarf, Flussrichtung und Dichtprinzip.
Die beste Zubehörsuche beginnt daher nicht mit „passt ungefähr“, sondern mit einer vollständigen Schnittstellenliste. Wählen Sie DT1, wenn ein kompatibles Gerät über 1/4"-20 mechanisch positioniert werden soll. Wählen Sie S08, wenn die konkrete X8-APEX-Druckluftverbindung mit VG8 und 1/4-Zoll-Kupplung benötigt wird. Für andere Geräte oder Anschlüsse ist vor dem Kauf eine ausdrückliche Bestätigung erforderlich.
Zu Fanttik Zubehör, DT1 Baustativ und S08 Luftkupplung
Die Collection enthält aktuell das DT1 Baustativ für kompatible Laser, Messinstrumente und Kameras sowie die S08 Druckluftkupplung für X8 APEX und passende pneumatische Anwendungen. Beide Produkte erfüllen unterschiedliche Aufgaben und sind nicht miteinander kombinierbar.
DT1 besitzt eine Schnellwechselplatte mit 1/4"-20 Gewinde und ist laut Produktinformation für Fanttik Laser-Nivelliergeräte sowie viele passende Messinstrumente und Kameras vorgesehen. Prüfen Sie vor dem Kauf Gewindebuchse, Schraubenlänge, Auflagefläche und Gesamtgewicht; die angegebene Tragfähigkeit beträgt bis fünf Kilogramm.
Nein. 1/4"-20 am DT1 ist ein mechanisches Befestigungsgewinde mit 20 Gewindegängen pro Zoll. Die 1/4-Zoll-Angabe der S08 gehört zu einer pneumatischen Kupplung mit zusätzlichem VG8-Gerätegewinde. Die Standards besitzen eine andere Funktion und sind nicht gegenseitig kompatibel.
Behandeln Sie S08 nicht als universellen Adapter. Die Produktseite ordnet sie der X8 APEX und passenden Druckluftanwendungen zu. Prüfen Sie VG8-Gerätegewinde, 1/4-Zoll-Kupplung, Flussrichtung, Arbeitsdruck, Luftbedarf und Werkzeugfreigabe der vollständigen Kombination.
300 PSI beziehungsweise 20,7 bar sind laut Produktseite die maximale Arbeitsdruckangabe der Kupplung, keine pauschale Betriebsempfehlung. Der zulässige Systemdruck richtet sich immer nach der niedrigsten Grenze von Pumpe, Schlauch, Kupplung, Dichtungen und angeschlossenem Werkzeug.
Vergleichen Sie genaue Modellnummer, Gerätegeneration, Schnittstellentyp, Gewinde, Belastungsgrenze und geplanten Einsatz. Eine ähnliche Form oder dieselbe Zollzahl reicht nicht als Kompatibilitätsnachweis. Bei Unsicherheit sollte die Freigabe vor der Bestellung beim Support bestätigt werden.
